ماشینهای تخلیه کف در سلولهای فلوتاسیون مکانیکی
اصول تخلیه کف

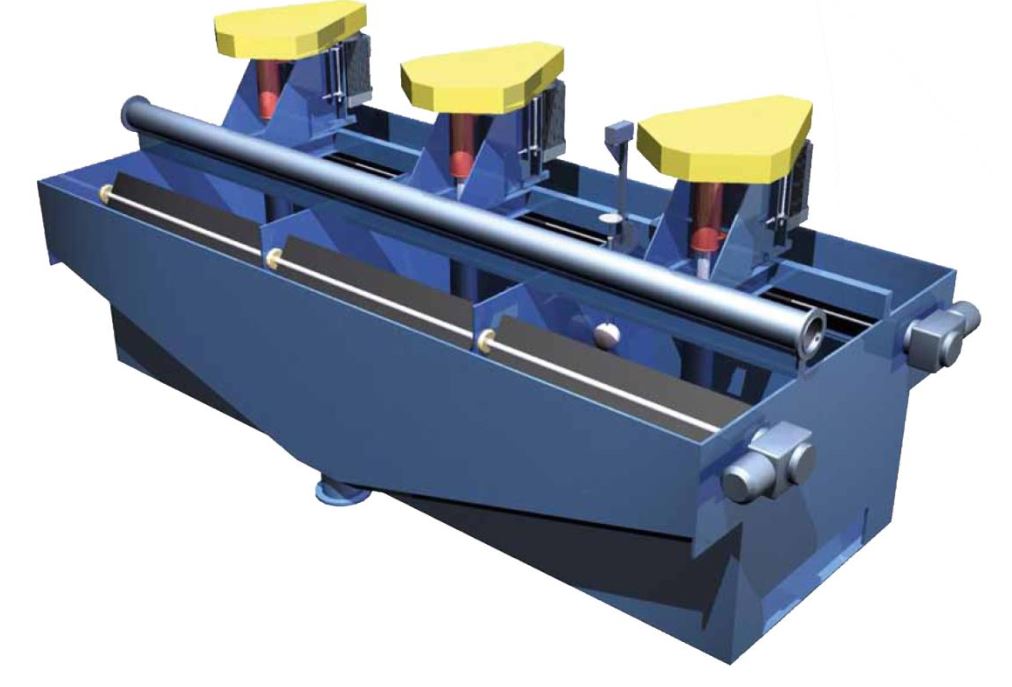

در سلولهای مکانیکی، تخلیه کف معمولاً با استفاده از پاروها و ناوهای کوچک انجام میشود. در سلولهای نسانتره مستطیلی، ناوهای تخلیه کف در یک یا دو طرف سلول نصب میشوند و کف تولیدشده را به مسیرهای مشخص هدایت میکنند.
در سلولهای بزرگتر، به دلیل ظرفیت حمل بالای ماشین، طراحی ناوها به گونهای انجام میشود که محدوده سطح مقطع مناسب برای تخلیه کف حفظ شود. همچنین، طراحی این ناوها باعث کاهش فضای مرده در بخش کف و هدایت مناسب جریان کف به مسیرهای تخلیه میگردد.
فاز کف و کاربرد آن
فاز کف در سلولهای فلوتاسیون نقش مهمی در بهبود تخلیه کف و کاهش فضای مرده دارد. در سلولهای جدید، ناوهای کنسانتره با طراحی مستطیلی یا متناسب با شکل سلول اولیه به محیط سلول افزوده میشوند تا ازدحام کف (Crowder) کنترل شود.
فضای میانی فاز کف و هدایت سریع جریان کف به سمت ناوهای تخلیه، باعث افزایش کارایی و یکنواختی جریان تخلیه کف میگردد.
انواع سیستمهای ازدحامکننده و ناوهای تخلیه کف
انواع سیستمها و ناوهای تخلیه کف در سلولهای فلوتاسیون مکانیکی عبارتند از:
| نوع سیستم | توضیح |
|---|---|
| Central donut launder | ناو مرکزی حلقوی |
| Internal launders | ناوهای داخلی |
| Internal peripheral launder | ناو داخلی جانبی |
| Internal double launder | ناو داخلی مضاعف |
| External launders | ناوهای خارجی |
| External peripheral launder | ناو خارجی جانبی |
| External double launder | ناو خارجی مضاعف |
| Radial launders | ناوهای شعاعی |

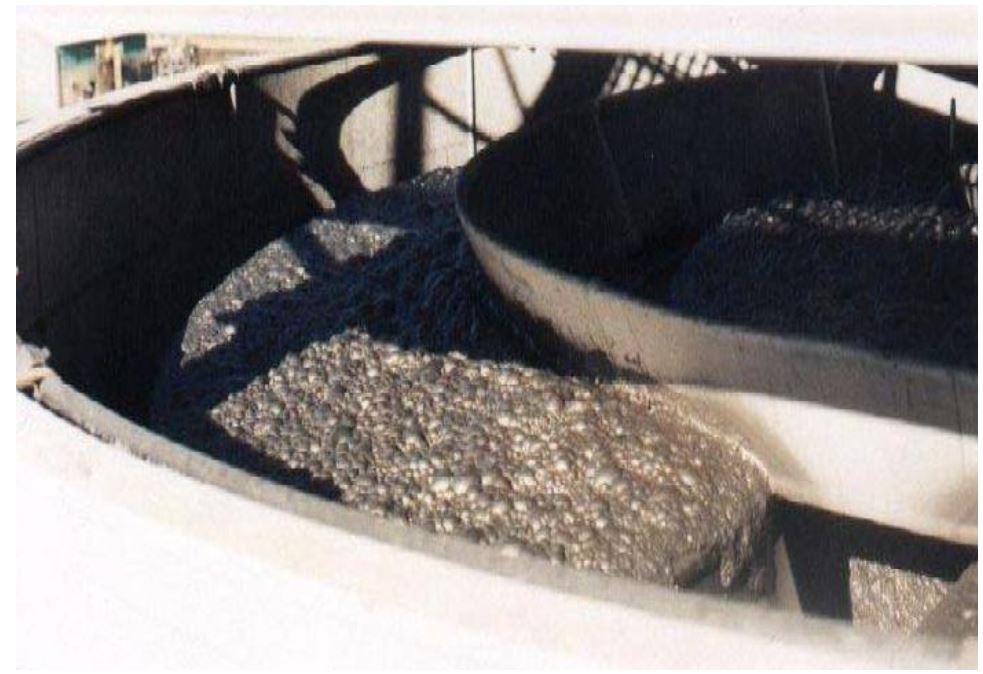

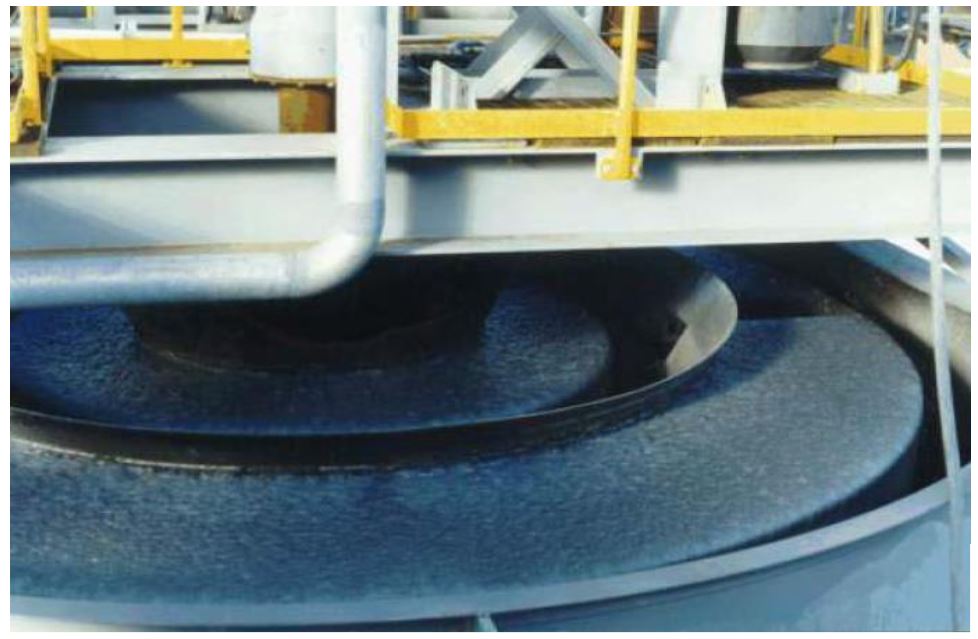

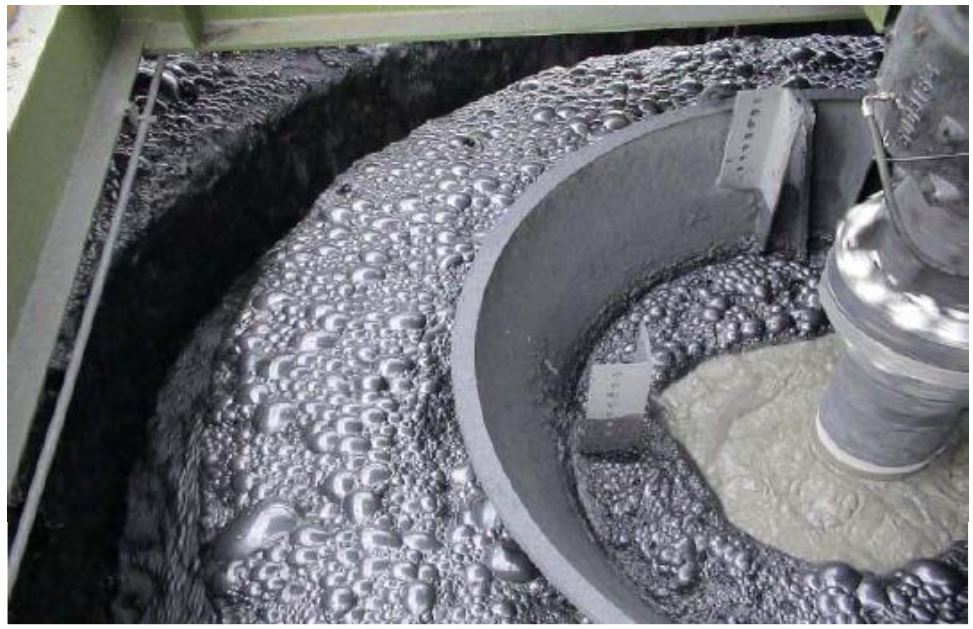

- ناو مرکزی حلقوی
- ناو داخلی جانبی
- ناو داخلی مضاعف
- ناو خارجی جانبی
- ناو خارجی مضاعف
- ناوهای شعاعی
این سیستمها با توجه به اندازه و شکل سلول و ظرفیت تولید کف طراحی میشوند تا جریان کف به صورت یکنواخت به سمت خروجی هدایت شود و از ایجاد مناطق مرده جلوگیری گردد.
