🏭 هدف کارخانه تغلیظ مس
هدف این کارخانه تبدیل کانسنگ مس (Cu-bearing ore) به کنسانتره مس (Copper Concentrate) با عیار بالا (حدود ۲۵–۳۰٪ Cu) است.

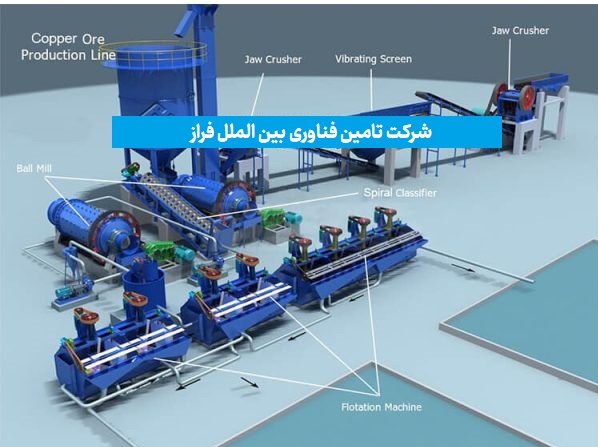

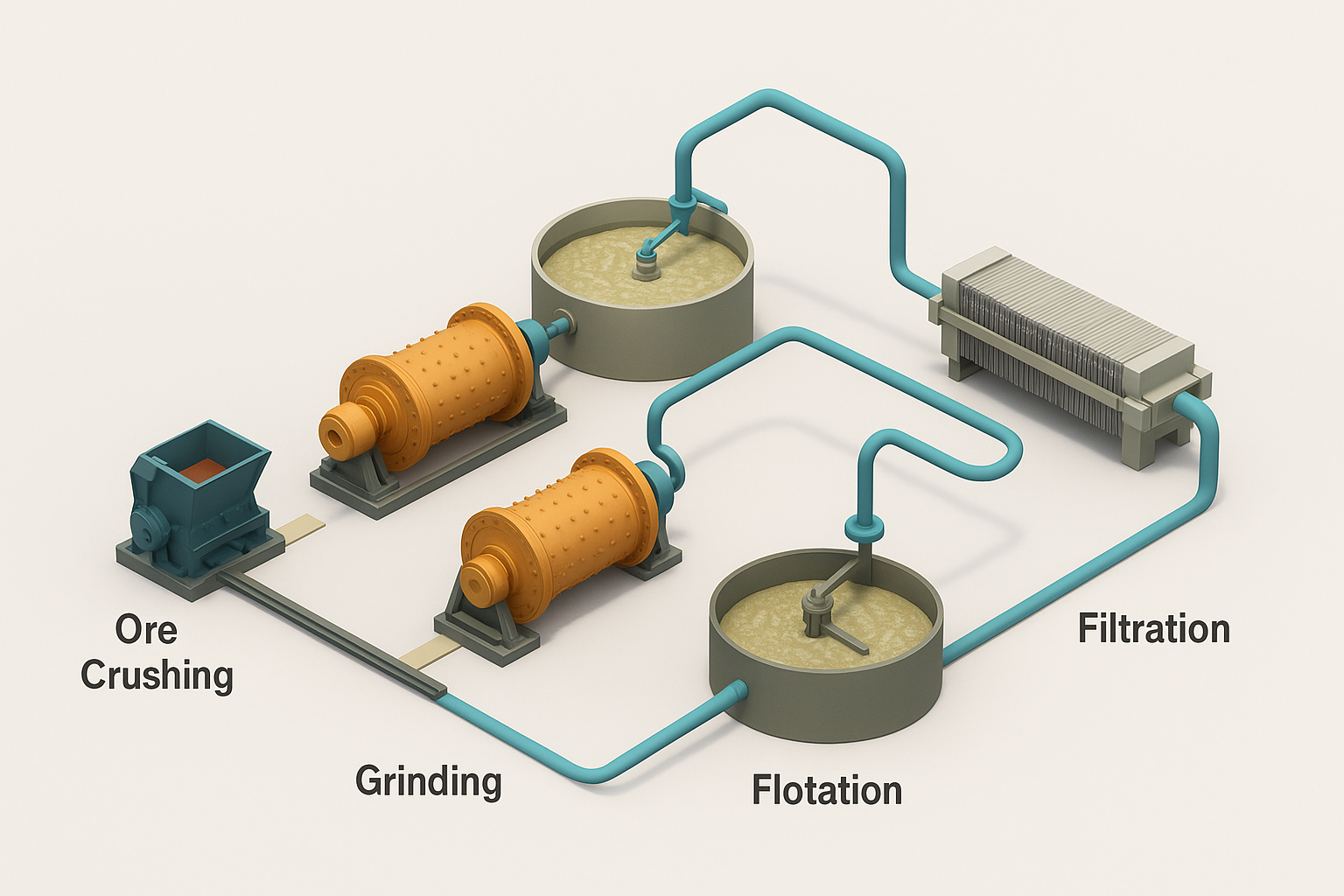

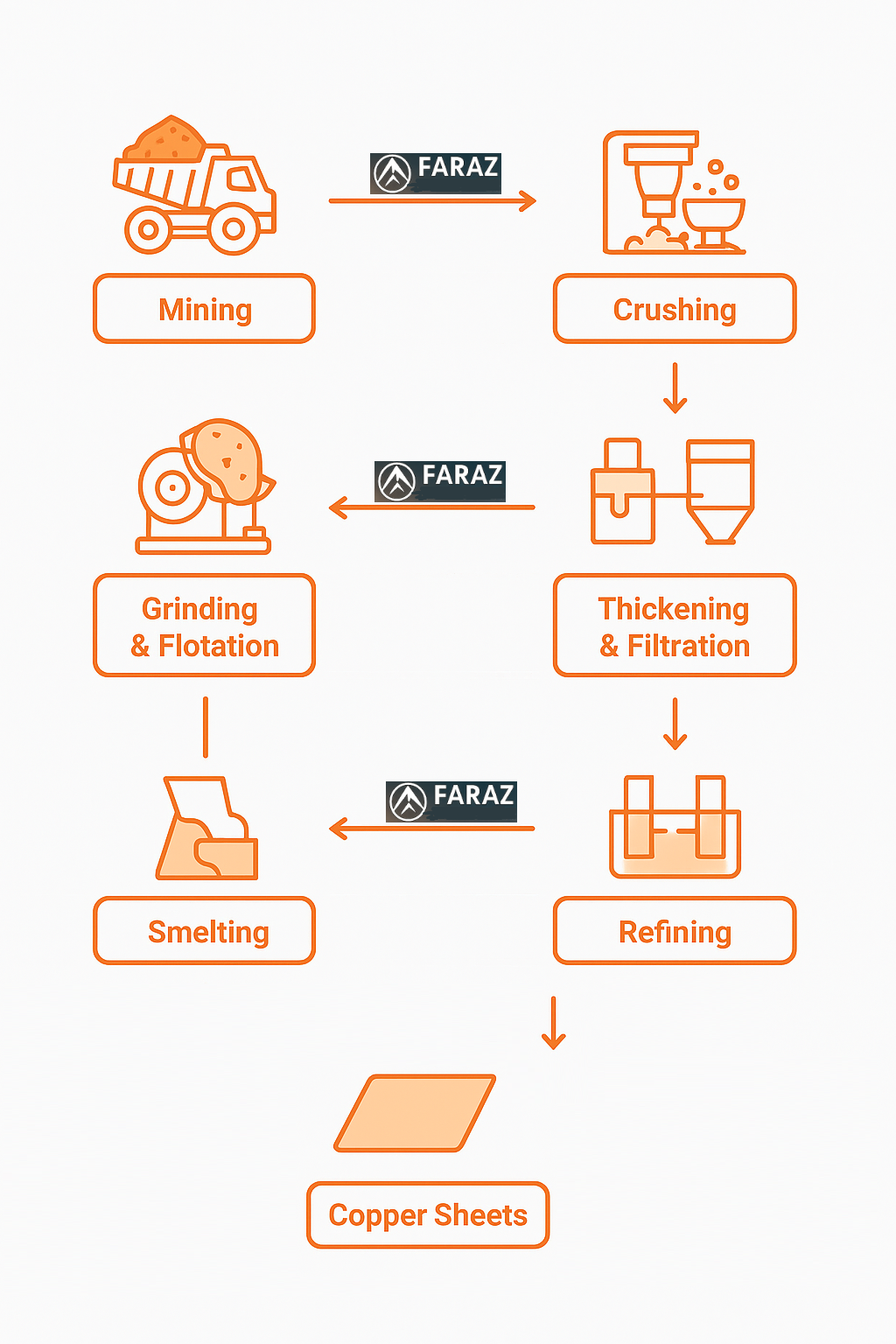

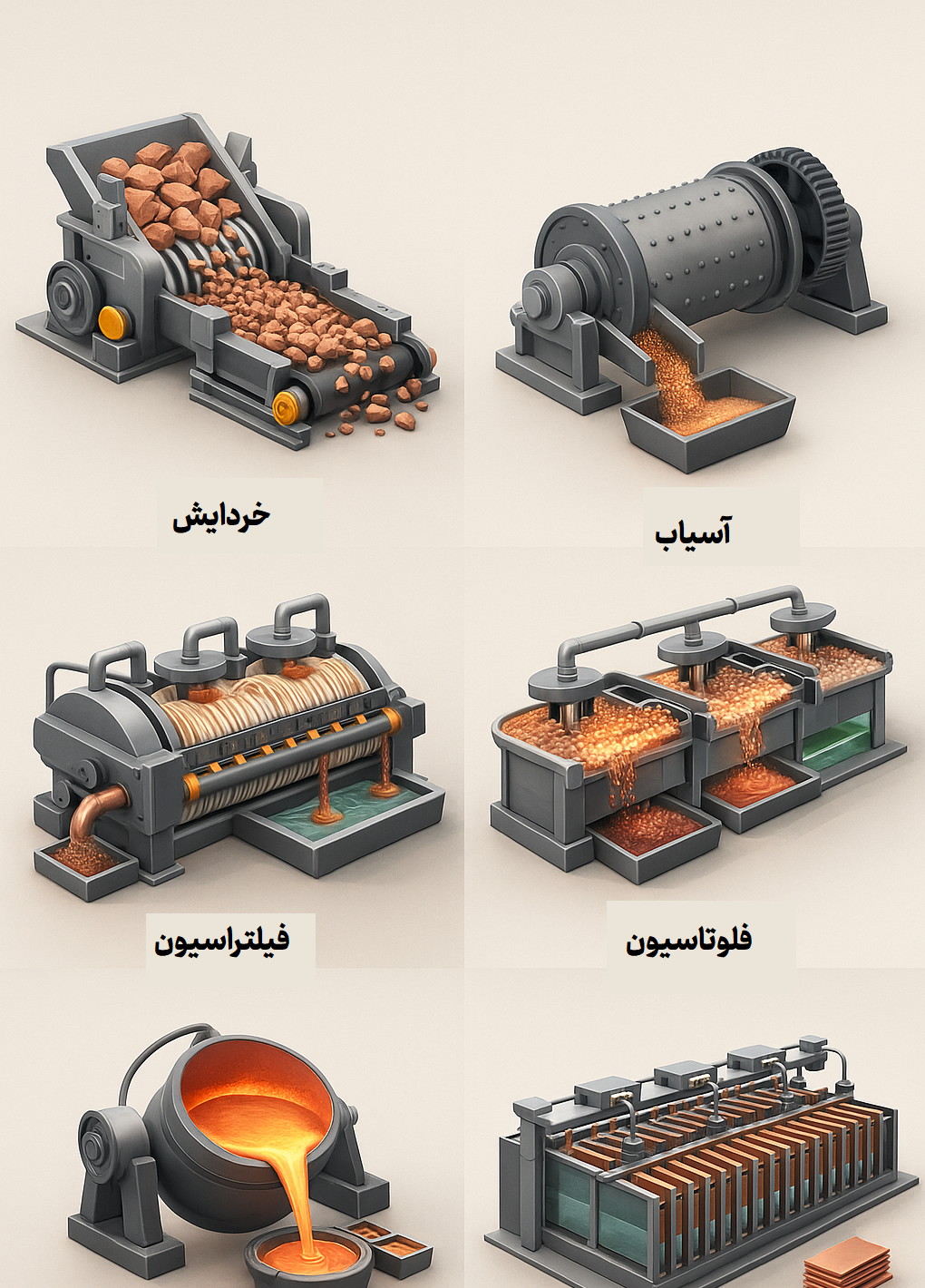

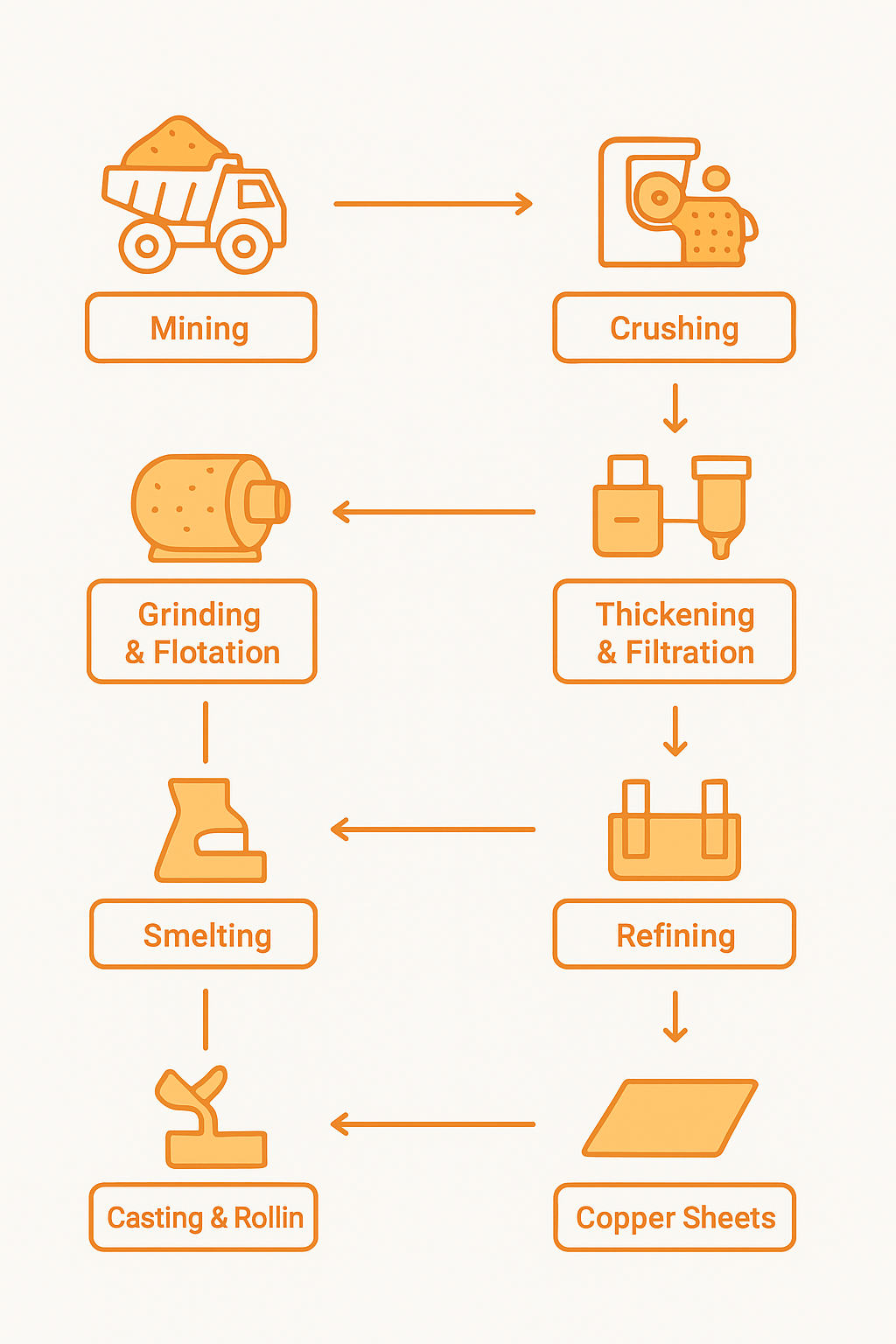

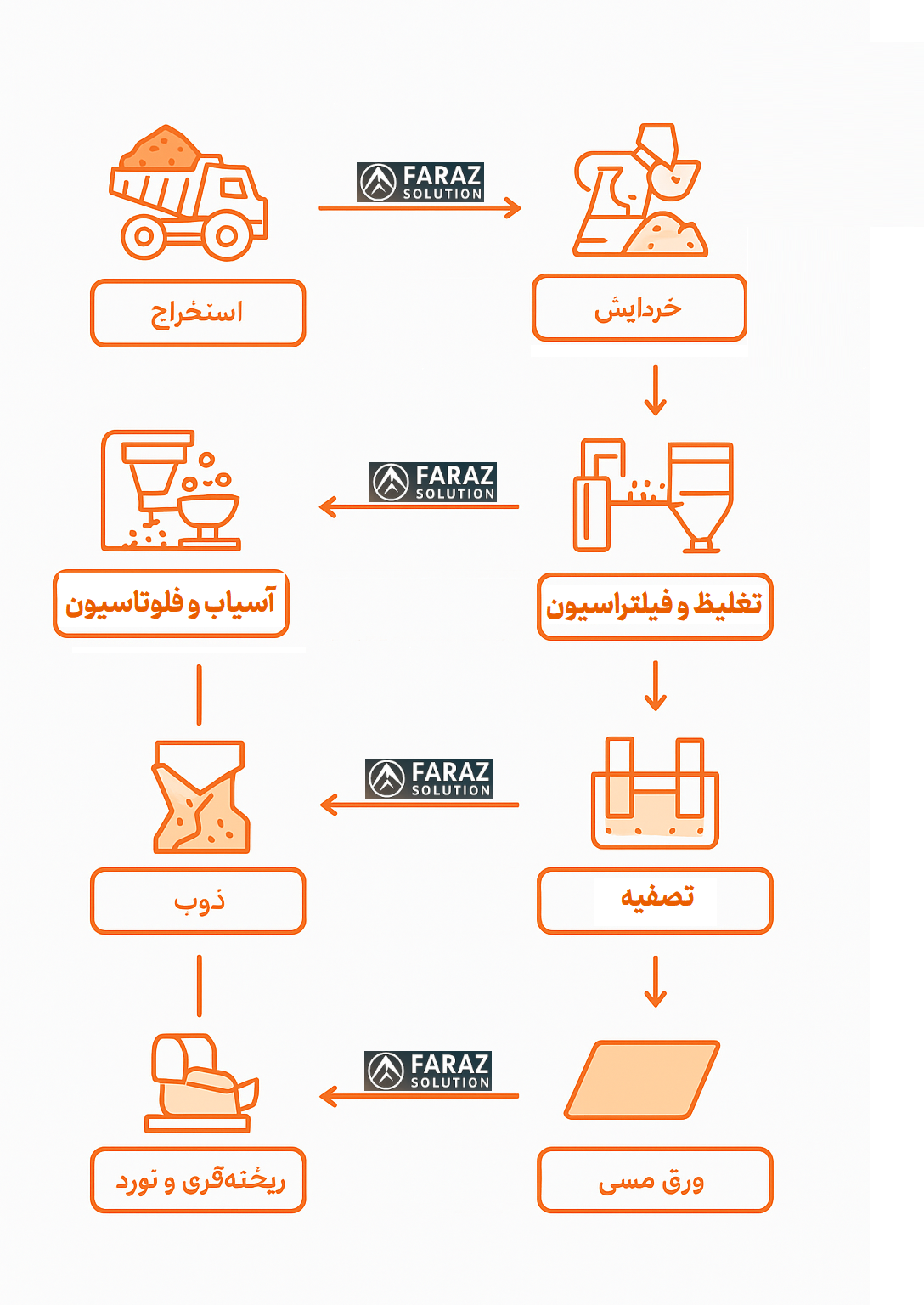

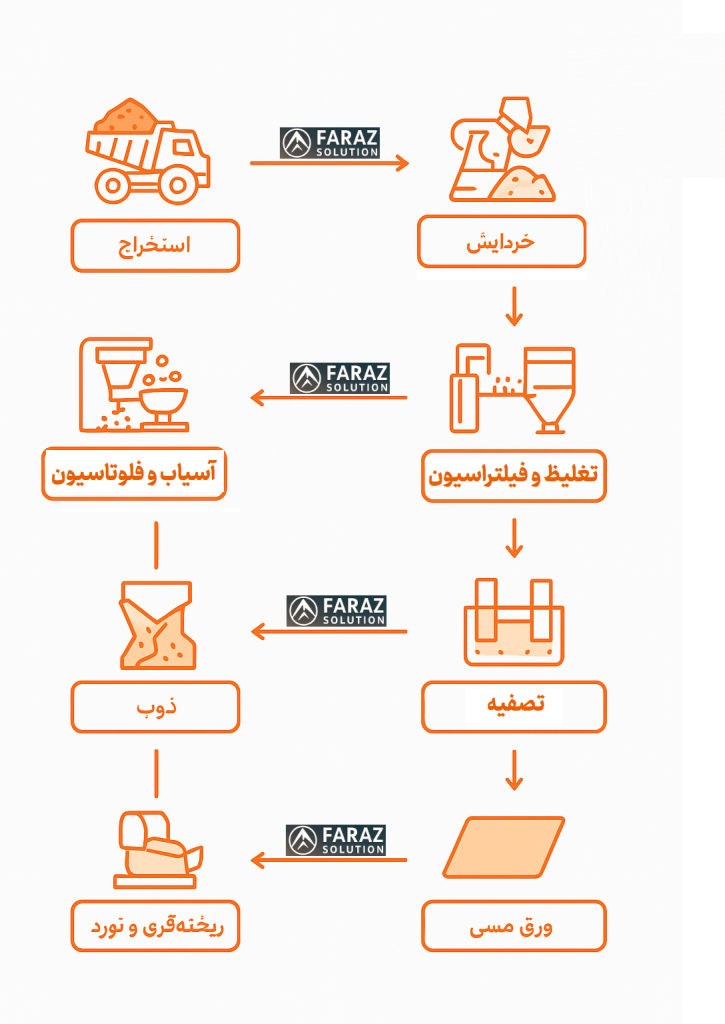

مراحل اصلی شامل:
-
خردایش (Crushing)
-
آسیاب (Grinding)
-
فلوتاسیون (Flotation)
-
آبگیری (Thickening & Filtration)
-
انبار و ارسال کنسانتره (Concentrate Handling)
📂 ساختار مدارک مهندسی پایه و بیسیک کارخانه تغلیظ مس
🔹 ۱. مهندسی فرآیند (Process Engineering)
| مدرک | توضیح |
|---|---|
| Process Design Criteria | مبانی طراحی شامل عیار خوراک، ظرفیت کارخانه (مثلاً 150,000 tpd)، بازیابی، دما، فشار، PH و … |
| Process Description Report | شرح کامل فرآیند از ورودی سنگ تا خروجی کنسانتره |
| Block Flow Diagram (BFD) | دیاگرام بلوکی کلی کارخانه (خردایش تا آبگیری) |
| Process Flow Diagram (PFD) | نمودار جریان فرآیند با جزئیات تجهیزات اصلی |
| Mass & Water Balance | موازنه جرم و آب برای هر مرحله |
| Reagent Consumption Estimate | برآورد مواد شیمیایی مصرفی (کلکتور، کفساز، آهک و …) |
| Piping & Instrumentation Diagrams (P&IDs) | نقشههای دقیق لولهکشی و ابزار دقیق هر واحد |
| Equipment List | فهرست کلیه تجهیزات فرآیندی |
| Process Data Sheets | مشخصات فنی تجهیزات اصلی (آسیاب، سلول فلوتاسیون، تیکنر، پمپ، فیلتر و…) |
| Process Control Philosophy | فلسفه کنترل فرآیند (کنترل سطح، دبی، عیار و … در مدار فلوتاسیون) |
| Process Simulation Report (اختیاری) | شبیهسازی مدار تغلیظ با نرمافزارهایی مانند METSIM یا Bruno |
🔹 ۲. مهندسی مکانیک (Mechanical Engineering)
| مدرک | توضیح |
|---|---|
| Mechanical Design Criteria | مبانی طراحی مکانیکی تجهیزات |
| Mechanical Data Sheets | مشخصات فنی تجهیزات دوار و ثابت |
| General Arrangement Drawings (GA) | نقشه جانمایی تجهیزات در هر واحد |
| Equipment Foundation Load Data | دادههای بار برای طراحی فونداسیون |
| Drive List | فهرست موتورها و گیربکسها |
| Detail Drawings | نقشههای ساخت مکانیکی |
| Maintenance Access & Handling Plan | نقشه دسترسیهای تعمیراتی |
🔹 ۳. مهندسی برق و ابزار دقیق (Electrical & Instrumentation)
| مدرک | توضیح |
|---|---|
| Electrical Design Criteria | معیارهای طراحی سیستم برق کارخانه |
| Single Line Diagram (SLD) | دیاگرام تکخطی توزیع برق |
| Load List | فهرست کامل بارهای الکتریکی (آسیاب، پمپها، فیدرها…) |
| Cable Routing Layouts | مسیر کابلکشی در سایت |
| Lighting Layouts | طراحی روشنایی سالنها و محیط باز |
| Earthing & Lightning Protection | سیستم ارت و حفاظت در برابر صاعقه |
| Instrument Index | فهرست کلیه ابزارهای اندازهگیری و کنترل |
| Instrument Data Sheets | مشخصات ابزار دقیق (فلومتر، سطحسنج، PH متر و …) |
| Control Logic Diagrams (CLD) | نمودارهای منطقی کنترل مدارها |
| PLC / DCS Architecture | ساختار سیستم کنترل و مانیتورینگ |
🔹 ۴. مهندسی عمران و سازه (Civil & Structural)
| مدرک | توضیح |
|---|---|
| Site Geotechnical Report | گزارش ژئوتکنیک محل احداث |
| Civil Design Criteria | معیارهای طراحی عمرانی (بتن، فولاد، خاک) |
| Site Grading Plan | نقشه تسطیح سایت و زهکشی |
| Foundations Drawings | نقشه فونداسیون تجهیزات سنگین (آسیاب، تیکنر، فیلتر) |
| Steel Structure Drawings | نقشه سازههای فلزی سالن تغلیظ |
| Concrete Reinforcement Drawings | نقشه آرماتوربندی فونداسیونها |
| Drainage & Stormwater Plan | سیستم جمعآوری و دفع آبهای سطحی |
| Retaining Wall & Access Ramp Drawings | دیوار حائل و رمپهای دسترسی |
🔹 ۵. جانمایی و معماری (Plant Layout & Architecture)
| مدرک | توضیح |
|---|---|
| Overall Plot Plan | نقشه کلی جانمایی کارخانه و تأسیسات جانبی |
| Area Layouts | نقشه جانمایی تفصیلی هر ناحیه (خردایش، آسیاب، فلوتاسیون، آبگیری) |
| Conveyor Route Drawings | مسیر نوار نقالهها بین واحدها |
| Access & Traffic Plan | مسیرهای تردد و جادههای داخلی |
| 3D Model (Plant 3D / E3D) | مدل سهبعدی برای بررسی تداخلها و هماهنگی میان تخصصها |
🔹 ۶. خدمات جانبی (Utilities & Offsites)
| مدرک | توضیح |
|---|---|
| Water Supply & Distribution Diagram | تأمین و توزیع آب صنعتی |
| Compressed Air System | سیستم هوای فشرده برای سلولها و تجهیزات |
| Reagent Preparation System | تهیه و تزریق مواد شیمیایی (کلکتور، Frother، آهک و…) |
| Fuel Supply System | سیستم سوخت در صورت وجود ژنراتور |
| Wastewater & Tailings Piping Layout | خطوط پساب و انتقال باطله به سد باطله |
| Fire Fighting & Safety System | سیستم اطفاء حریق و ایمنی |
🔹 ۷. کنترل پروژه، زمانبندی و هزینه
| مدرک | توضیح |
|---|---|
| Project Execution Plan (PEP) | برنامه اجرایی پروژه |
| Work Breakdown Structure (WBS) | ساختار شکست کار کارخانه |
| Project Schedule (Primavera/Gantt) | زمانبندی تفصیلی طراحی تا نصب |
| Cost Estimate Report | برآورد هزینههای CAPEX و OPEX |
| Procurement Plan | برنامه خرید تجهیزات کلیدی |
🔹 ۸. مدارک HSE و محیطزیست
| مدرک | توضیح |
|---|---|
| HSE Design Basis | مبانی طراحی ایمن |
| Hazard Identification (HAZID) | شناسایی خطرات در مراحل مختلف |
| HAZOP Study Report | تحلیل ایمنی فرآیند |
| Environmental Impact Assessment (EIA) | ارزیابی اثرات زیستمحیطی کارخانه تغلیظ |
| Emergency Response Plan | طرح واکنش اضطراری و تخلیه |
| Dust & Noise Control Plan | کنترل گردوغبار و صدا در خطوط خردایش و فلوتاسیون |
📘 جمعبندی
🔸 در کارخانه تغلیظ مس با ظرفیت متوسط (مثلاً ۱۵۰,۰۰۰ تن سنگ در روز)، معمولاً حدود ۴۰۰ تا ۶۰۰ مدرک مهندسی تولید میشود.
🔸 این مدارک پایهی خرید تجهیزات (Procurement) و اجرای پروژه (Construction) هستند که شرکت تامین فناوری بین الملل فراز در همه مراحل در کنار شما خواهد بود.
🔸 نرمافزارهای کلیدی:
-
AutoCAD / Plant 3D / E3D → طراحی سهبعدی
-
METSIM / Bruno / JKSimMet → شبیهسازی فرآیند
-
Primavera / MS Project → زمانبندی
-
ETAP / EPLAN / Excel / STAAD Pro → طراحی برق و سازه
